Patt23 (S0001)

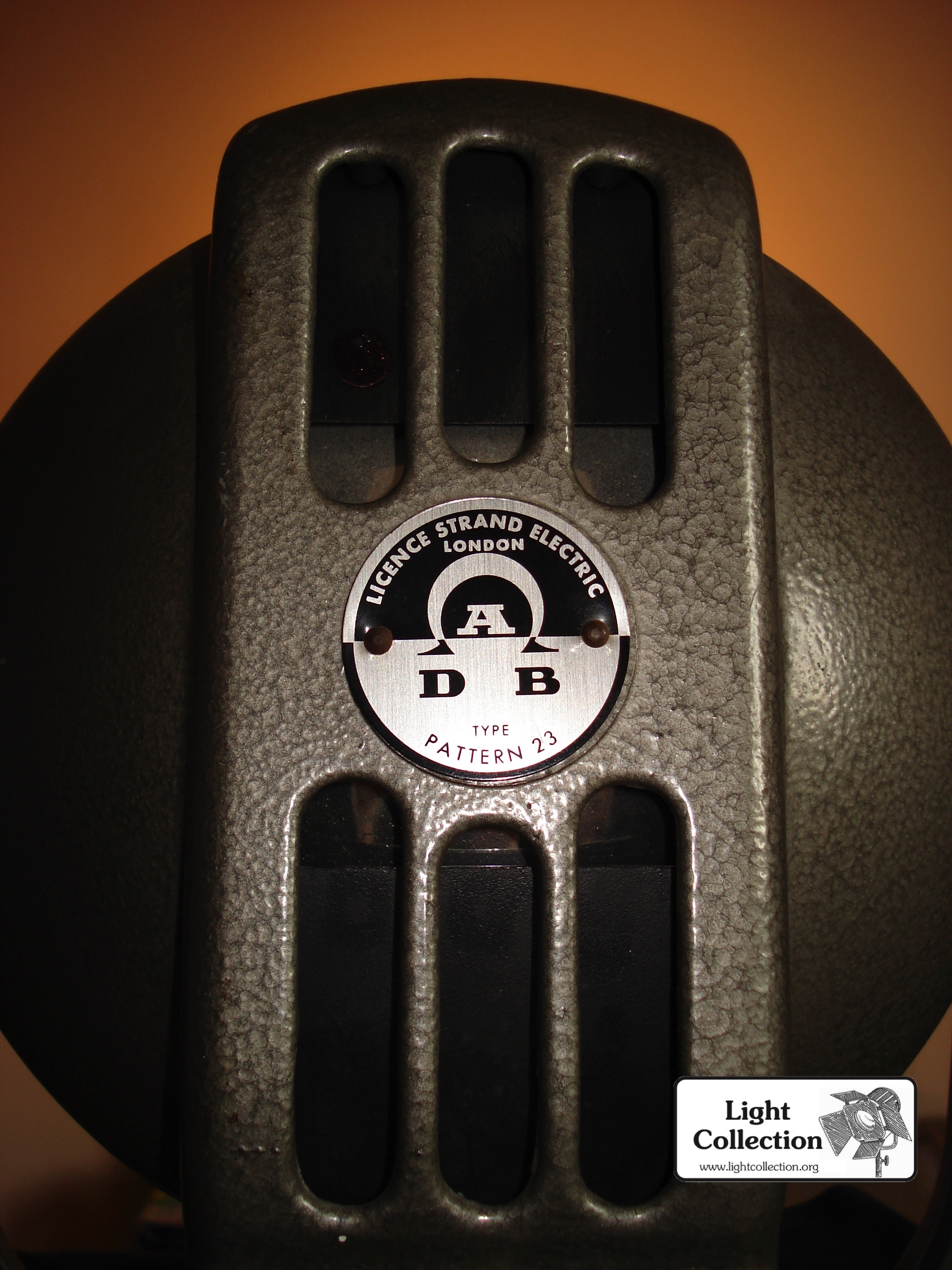

Voici ma première acquisition (en brocante), il s'agit d'un projecteur marqué ADB, en fait, il a été fabriqué par ADB sous licence Strand. C'est un projecteur très courant en Angleterre.

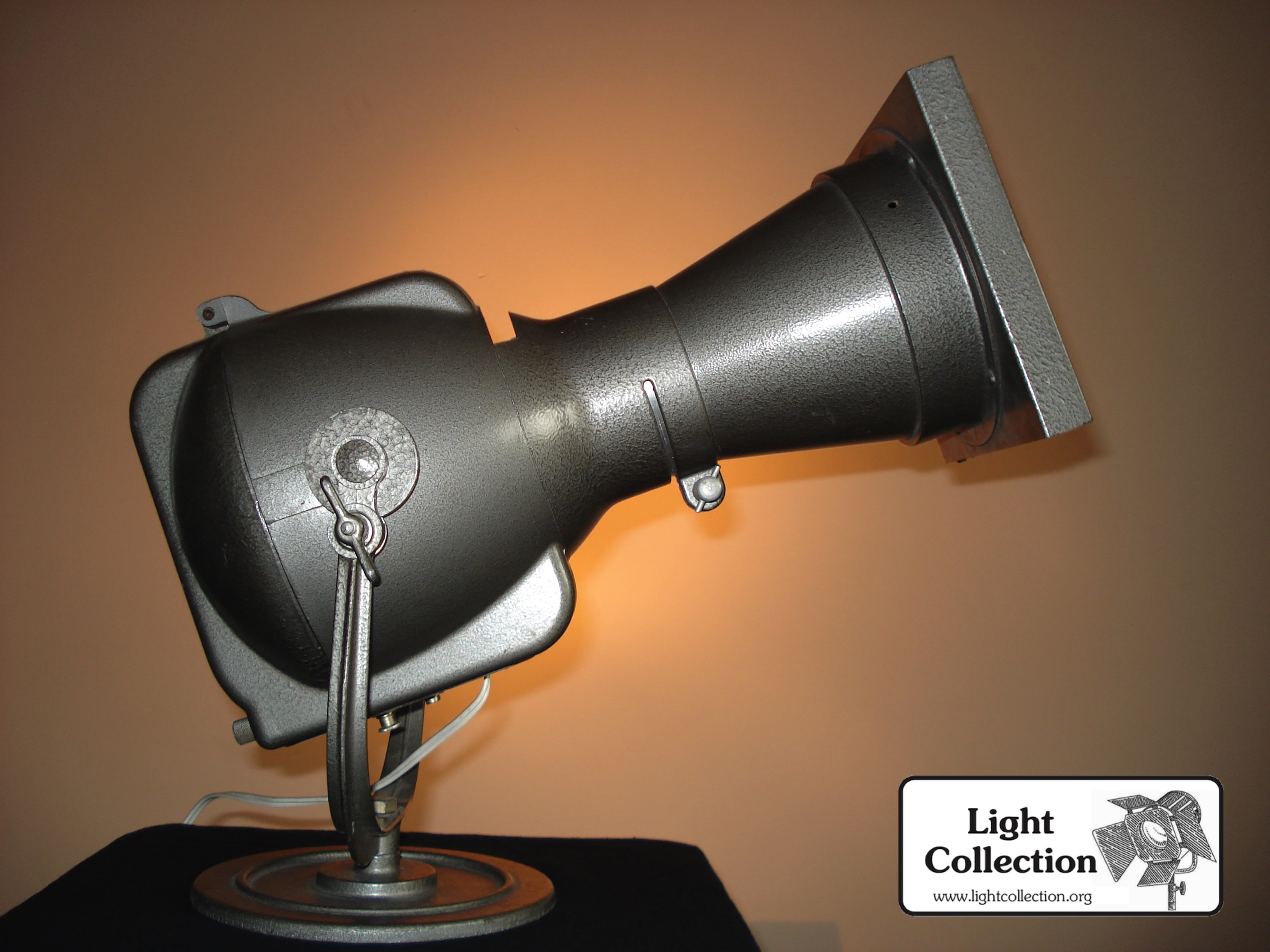

C'est une petite découpe 250/500W, datant de 1953 (date de présentation du produit par Strand Electric).Il existe plusieurs optique pour ce projecteur (toujours à focale fixe), ici, c'est l'optique 11°. Malheureusement, la lentille est manquante.

Ce projecteur est construit en aluminium moulé, et l'optique est en aluminium tourné et acier plié.

C’est un projecteur très répandu, car c’est le premier a avoir été produit à grande échelle, il était fabriqué par série de 5000 pièces, à une époque à laquelle une série de 144 unités était déjà considérée comme une une grosse série.

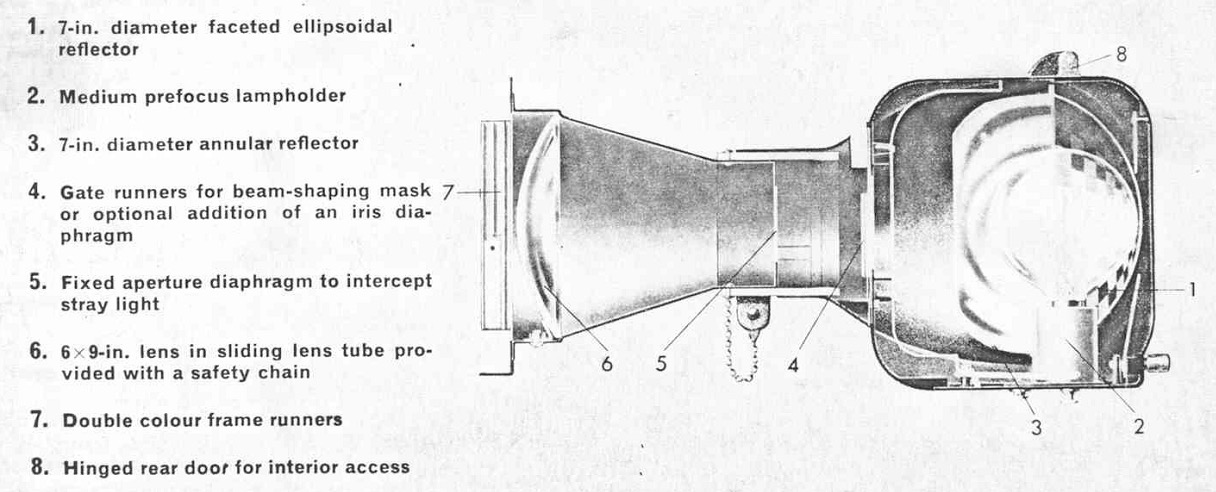

L’optique est assez simple, elle est constituée d’un réflecteur ellipsoïdale à l’arrière de la lampe, d’un réflecteur en anneau devant la lampe, et d’un objectif à une seule lentille plan-convexe de 150mm de diamètre (6 pouces de diamètre x 9 pouces de distance focale).

Il était possible de modifier la forme du faisceau à l’aide de plaques pré-découpées, quatre plaques étaient fournies avec le projecteurs, dont une avec une ouverture carrée, et trois avec une ouverture circulaire de différents diamètres. Il était également possible d’utiliser une iris.

La base en fonte est d’origine, et assortie au projecteur.

Notes:

• J'ai remplacé la douille originale (P28s) par une douille E27
• La lentille est manquante, ainsi que l'anneau de maintient de la lentille

Source d'informations: The Backstage Heritage
