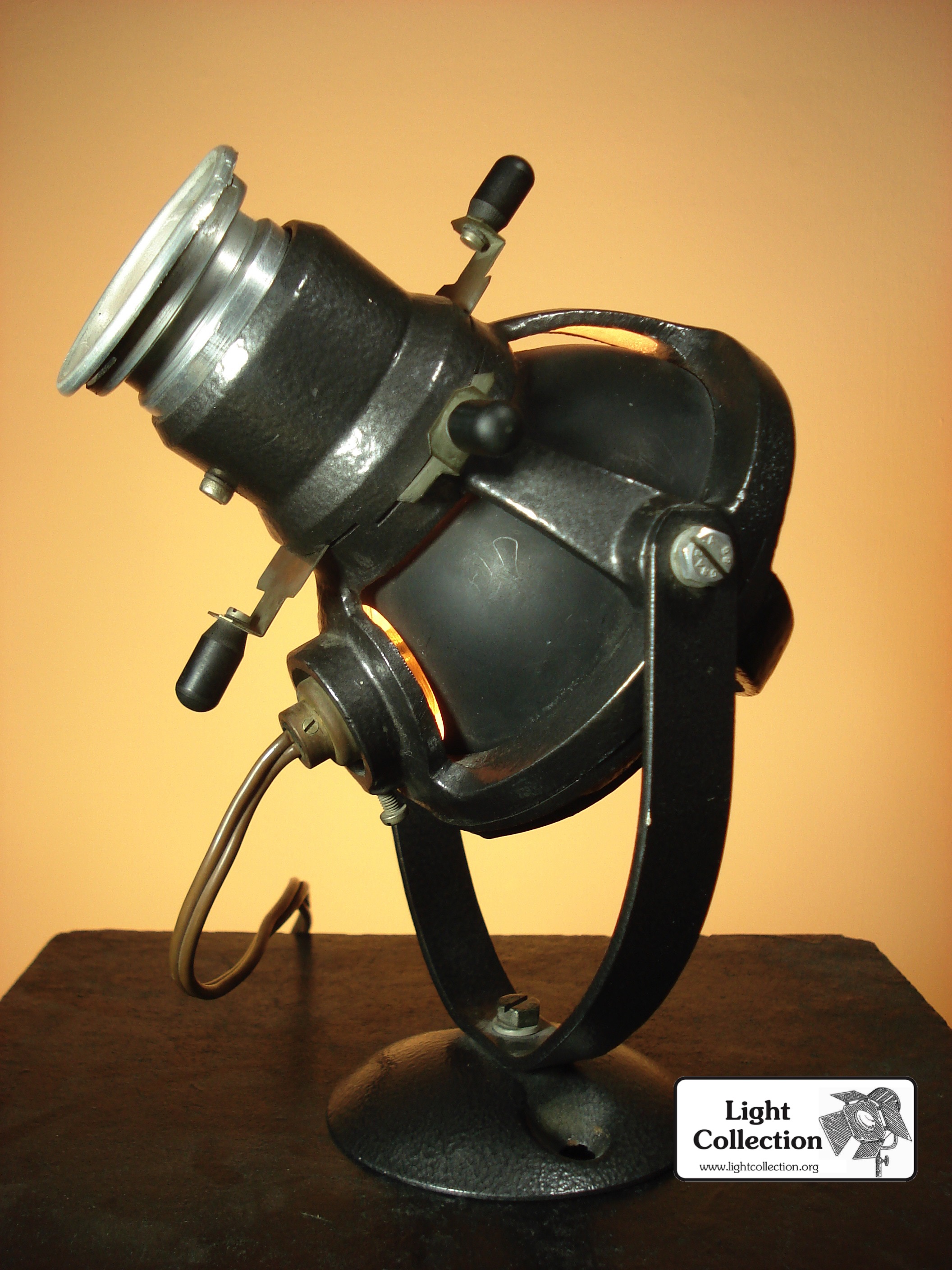

Une toute petite découpe, ici, c'est le modèle T12, introduit en 1961 par ADB.
Cette découpe ferait partie d'une gamme architecturale de chez ADB, probablement pour l'usage en musée et en magasin.
Elle est équipée d'une douille B15d. Prévue pour une lampe de 100W.

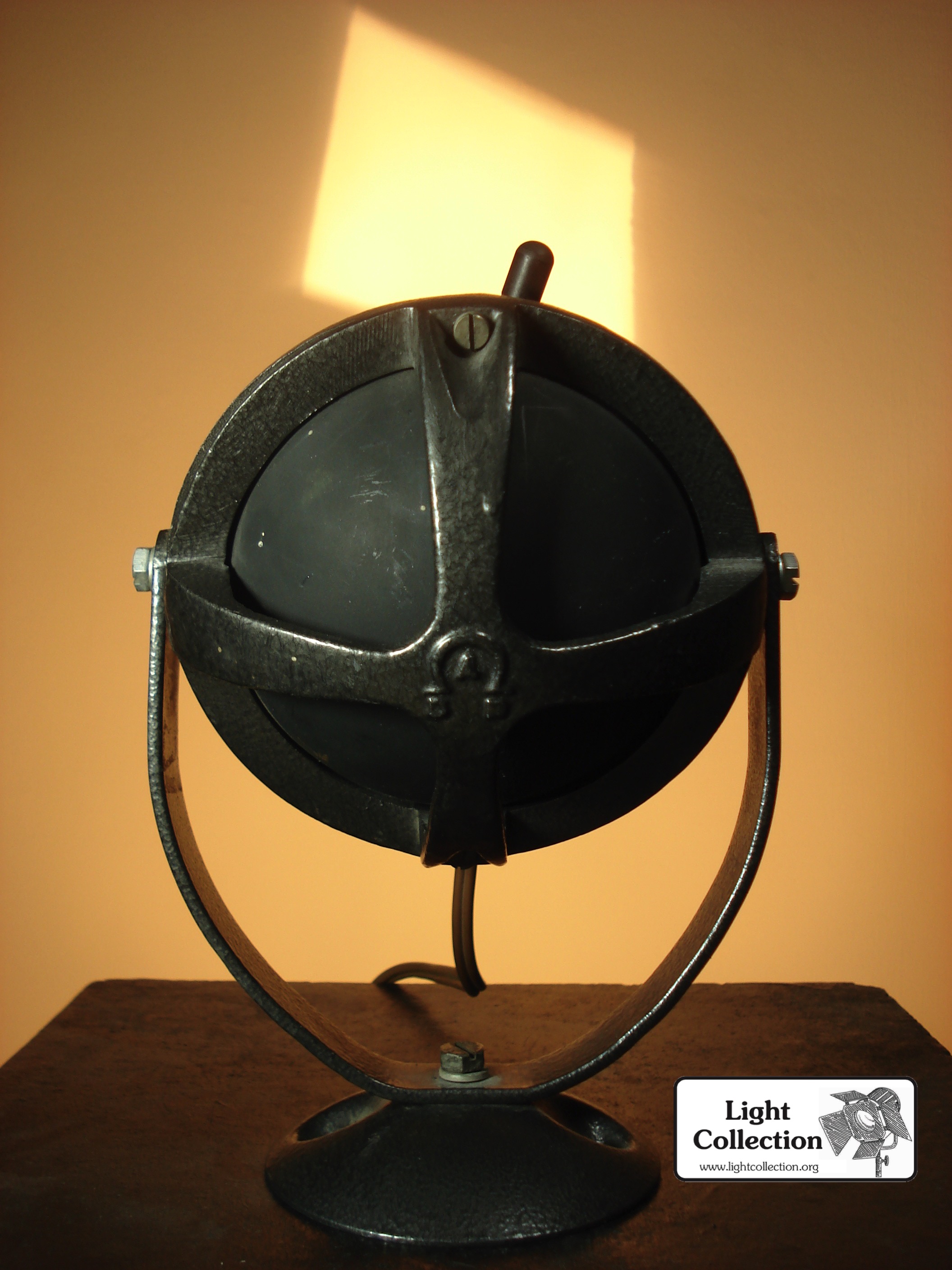

La partie arrière cache le réflecteur qui est composée de deux parties : un réflecteur sphérique à l'avant et un réflecteur elliptique à l'arrière.
L'optique est très simple : l'uniformité du faisceau est confié à l'assemblage de réflecteurs. L'objectif ne compte qu'une lentille convexe (40mm de diamètre), l'ouverture est fixe (25°).
Quatre couteaux permettent d'ajuster la forme du faisceau.
Ce projecteur était également au catalogue de Strand. Visiblement, à cette époque (les années 60), ADB et Strand avaient une collaboration. C'est également le cas du Patt23 (S0001 dans cette collection).

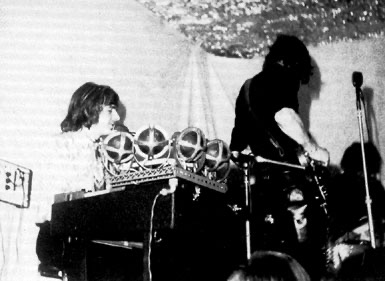

On peut observer ces projecteurs sur une photo d'un concert de Pink Floyd au Cheetah Club.
Sources d'informations: techref.info & The Backstage Heritage
- Fabriquant: ADB
- Modèle: T12
- Puissance: 100W
- Douille: B15d
- Lentille: Convexe 40mm
- Plage: 25°
- Origine: Belgique
